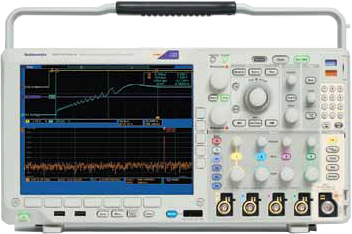

Tektronix представляет комбинированные осциллографы MDO4000
Комбинированные осциллографы серии MDO4000 – это первые и единственные в мире осциллографы со встроенным анализатором спектра. Впервые пользователь имеет возможность захватывать коррелированные по времени аналоговые, цифровые и радиочастотныесигналы, что позволяет получить полное представлениео функционировании тестируемого устройства. Теперь можно рассматривать сигналы одновременно во временной и частотной областях. Возможность постоянно отслеживать спектр РЧ-сигнала позволяет контролировать его изменения как во времени, так и в зависимости от состояния тестируемого устройства. С помощью комбинированного осциллографа MDO4000 самые сложныепроблемы разработки электронных устройств будут решены быстро и эффективно.
Новые приборы построены на базе ставших отраслевым стандартом осциллографов серии MSO4000B. Теперь, чтобы исследовать сигнал в частотной области, вы можете использовать самый популярный инструмент – осциллограф, вместо того, чтобы искать и заново осваивать анализатор спектра. При этом функциональные возможности осциллографов серии MDO4000 не ограничены простым отслеживанием сигналов в частотной области, что позволяют делать и обычные анализаторы спектра. Бесспорным преимуществом новых приборов является их способность соотносить явления в частотной области с вызывающими их событиями вовременной области. Если в осциллографе задействованы одновременно радиочастотный и любой из аналоговых или цифровых каналов, дисплей прибора делится на две части. Верхняя часть служит для традиционного представления сигналов во временной области. В нижней части отображается сигнал с РЧ-входа в частотной области. Особо подчеркнём, что представление сигнала в частотной области является не обычным быстрым преобразованием Фурье (БПФ)-сигналов с аналоговых или цифровых каналов прибора, а полноценным спектром сигнала, полученного с РЧ-входа. Другим важным отличием является то, что на обычном осциллографе с функцией БПФ, как правило, можно увидеть либо представление БПФ, либо представление сигнала во временной области, но никогда оба одновременно. Причина этого кроется в том, чтоо бычные осциллографы имеют только одну систему сбора данных с единственным набором пользовательских настроек, таких, как длина записи, частота дискретизации и скорость развертки, определяющих представление данных. В противоположность этому осциллографы серии MDO4000 имеют отдельную систему сбора данных по РЧ-входу, синхронизированную с системами сбора данных аналоговых и цифровых каналов. Это позволяет оптимально настраивать представления в каждой области, обеспечивая полную корреляцию по времени для аналоговых, цифровых и РЧ-сигналов.Спектр, отображаемый в частотной области, соответствует периоду времени, обозначенному короткой оранжевой полосой, которая расположена во временной области и называется «временем спектра» (Spectrum Time, ST). Осциллограф MDO4000 позволяет перемещать индикатор ST по захваченному сигналу, в результате чего имеется возможность исследовать изменение спектра РЧ-сигнала во времени. Следует отметить, что использование ST возможно как на «живом», так и на сохранённом сигнале. Благодаря широкой полосе захвата и возможности перемещения индикатора ST по сигналу, комбинированный осциллограф за один захват собирает столько же данных, сколько удается захватить обычным анализатором спектра с использованием примерно1 500 различных настроек. С помощью новых приборов впервые обеспечивается чрезвычайно простое сопоставление событий вчастотной и временной областях, наблюдение их взаимодействий или измерение временных задержек между ними, что позволяет быстро разобраться в нюансах функционирования разрабатываемого устройства.
Основные технические характеристики
- 4 аналоговых канала
- модели с полосой пропускания 100 МГц, 350 МГц, 500 МГц и 1 ГГц
- 16 цифровых каналов
- режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 60,6 пс
- 1 радиочастотный канал
- модели с диапазонами частот от 50 кГц до 3 ГГц или до 6 ГГц
- сверхширокая полоса захвата – более 1 ГГц
- Пассивные пробники с входной ёмкостью 3,9 пФ и полосой пропускания 500 МГц или 1 ГГц в стандартной комплектации
Возможности и преимущества
- Комбинированный анализ
- Коррелированный по времени захват аналоговых, цифровыхи радиочастотных сигналов с помощью одного прибора
- Панель управления Wave Inspector® обеспечивает простую навигацию по коррелированным по времени данным как во временной, так и в частотной области
- Построение зависимости амплитуды, частоты и фазыот времени для сигналов, подаваемых на РЧ-вход
- Возможность выбора пользователем времени расчётаспектра (функция «Spectrum Time») позволяет наблюдатьи анализировать изменение спектра во времени – даже в сохранённом сигнале
- Анализ спектра
- Специализированные органы управления на передней панели для самых распространённых задач
- Автоматический пиковый маркер для определения частотыи амплитуды пиков спектра
- Ручные маркеры обеспечивают измерение не пиковых параметров сигнала
- Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
- Типы детекторов: положительный пик, отрицательный пик, усреднение, выборка
- Режим спектрограмм облегчает визуальный контроль и анализмедленно изменяющихся событий
- Автоматические измерения мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот
- Запуск по уровню мощности в РЧ канале
- Возможность проведения анализа автономно или по запуску
- Опциональные функции запуска, декодирования и поиска всигналах последовательных шин I2C, SPI, USB, Enternet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I2S/LJ/RJ/TDM
- Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
- Малые габаритные размеры и небольшой вес – всего 147 ммв глубину при массе 5 к
Возможности подключения
- Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB-клавиатуры
- Порт USB 2.0 (клиент) на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®
- Встроенный порт Ethernet 10/100/1000 Base-T для подключенияк локальным сетям и видеовыход для вывода изображенияс экрана осциллографа на монитор или проектор
Дополнительное программное обеспечение
- Расширенный запуск по РЧ-сигналам
- Анализ источников питания
- Тестирование по пределам и по маскам
- Анализ сигналов HDTV и нестандартных видеосигналов
Полное техническое описание новой серии приборов можно скачать здесь.
По вопросам приобретения новинки обращайтесь в компанию "НТЦ РТВ".
Внимание! Появились новые (более доступные по цене) модели комбинированного осциллографа MDO4000.
